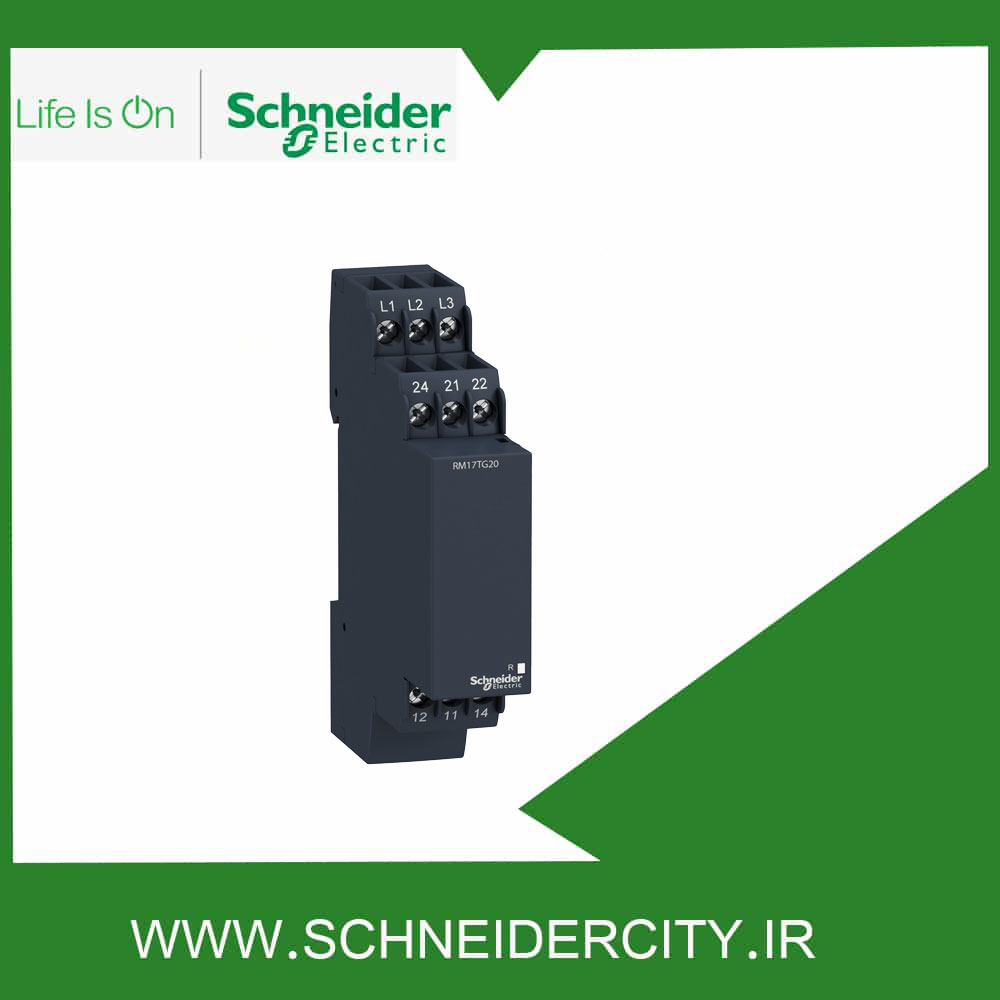

کنترل فاز تک چراغ اشنایدر RM17TG20
کنترل فاز تک چراغ اشنایدر ابزاری است که در تابلوهای برق یا مدارهای برقی نصب می شود و در صورت ایجاد اختلال ولتاژ، از الکتروموتورها و تجهیزات الکتریکی محافظت به عمل می آورد. این دستگاه به عنوان یکی از انواع رله کنترل های تولید شده توسط شرکت نام آشنای اشنایدر، در طیف وسیعی از صنایع استفاده می شود.
RM17TG20 اشنایدر قادر است تغییر توالی فازها را در مدارهای الکتریکی تشخیص دهد. قطع بودن یک یا دو فاز را تشخیص داده و به محض قطع شدن یک فاز، مدار فرمان را قطع کند. تشخیص کاهش و افزایش ولتاژ و اعلام آن به واسطه نشانگر و همچنین حساسیت در برابر عدم تقارن ولتاژ سه فاز، از دیگر ویژگی های این رله کنترل محسوب می شود.
ویژگی های کنترل فاز تک چراغ اشنایدر RM17TG20
RM17TG20 اشنایدر اصولاً برای کنترل کردن شبکه کاربرد دارد. این کنترل فاز اشنایدر به منظور نظارت بر فازها و کنترل خطاهای سیستم های سه فاز طراحی شده و در حوزه های صنعتی یا ساختمانی مورد استفاده قرار می گیرد. این رله روی ریل های تابلویی سوار می شود و برخلاف رله های کنترل فاز چند حالته، قابلیت تنظیم زمانی ندارد.
در ساختار کنترل فاز تک چراغ اشنایدر برای نمایش دادن وضعیت فاز، از چراغ های ال ای دی با رنگ زرد استفاده شده است. ولتاژ کاری این کنترل فاز از ۲۰۸ ولت تا ۴۴۰ ولت است.
همچنین حد ولتاژ تغذیه و قابلیت اندازهگیری آن از ۱۸۳ تا ۴۸۴ ولت در نظر گرفته شده است. این رله در فرکانس های ۵۰ تا ۶۰ هرتز مورد استفاده قرار می گیرد و برای اکثریت سیستم های الکتریکی در این بازه فرکانس، به کار می رود.
مشخصات کنترل فاز تک چراغ اشنایدر RM17TG20
برخی از مشخصات کنترل فاز تک چراغ اشنایدر به شرح زیر است.
- برند:اشنایدر الکتریک
- کد فنی:RM17TG20
- وزن:0.13kg
- ابعاد:65.5mm x 17.5mm x 90mm
- نوع رله: سه فاز
- پارامترهای کنترلی: عدم تقارن فاز، عدم توالی فاز
- میزان تاخیر: بدون تاخیر زمانی
- رنج اندازه گیری ولتاژ: 208VAC تا 480VAC
- درجه حفاظت: IP20، IP30
